搪玻璃設備瓷層損壞常見(jiàn)的有以下幾種類(lèi)型：

● 機械損壞

● 溫差急變及熱應力損壞

● 壓損壞

● 腐蝕

● 在役搪玻璃設備的鱗爆損壞

● “梯形”缺陷損壞

● 其它形式損壞

今天，我們來(lái)談一談機械損壞及“梯形”缺陷損壞：

（一） 機械損壞

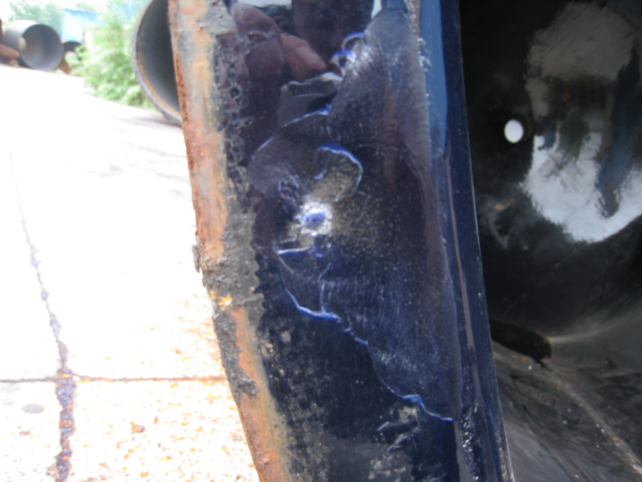

機械沖擊是造成搪玻璃缺陷的最普通的原因。機械損壞常常是人為錯誤所致。如：

1、機械碰撞，主要是維修工具或口袋中的卷尺等小物品掉入罐內砸傷瓷面，還有就是隨身的利器如鞋底的硬質(zhì)物質(zhì)或皮帶扣等擦傷搪瓷面。

2、螺栓（或卡子）擰緊壓應力過(guò)大或不均勻會(huì )引起爆瓷。在擰緊螺栓時(shí)要用帶計量的扭力扳手。另外在設備使用時(shí)，設備與設備之間的管道連接如果沒(méi)有安裝膨脹節或波紋管（應靠近接孔安裝），這樣將會(huì )導致設備接孔應力改變而引起爆瓷。

3、運輸或吊安裝時(shí)違規操作，將搪瓷的接孔當吊耳用。

4、安裝時(shí)電焊飛濺灼傷搪瓷面。

5、長(cháng)途運輸的損壞。長(cháng)途運輸使產(chǎn)品長(cháng)時(shí)間產(chǎn)生劇烈震動(dòng)，機械震動(dòng)對鋼鐵而言是消除制造應力的一種辦法，但對緊貼鋼材表面的瓷層，會(huì )形成局部應力集中而導致?lián)p壞。

（二）“梯形”缺陷損壞

這是一種熱沖擊和機械壓力的缺陷，其就發(fā)生在夾套管法蘭溢流的下面。該缺陷以一個(gè)或多個(gè)水平方向的裂縫出現在玻璃里，并有不同的長(cháng)度，一個(gè)在另一個(gè)的下面，就象梯子的橫檔一樣。這僅發(fā)生在用蒸汽加熱和冷卻媒介（如通過(guò)管道進(jìn)入夾套的水）的反應器里。在熱循環(huán)結束時(shí)關(guān)閉蒸汽，冷凝的剩余蒸汽形成真空，與夾套連接的冷卻水閥未關(guān)緊或未關(guān)，那么冷卻水會(huì )被吸入夾套內而沖擊反應罐金屬基體，改變應力代替沖擊容器（突然改變應力），嚴重的壓力在玻璃里擴展，造成玻璃裂縫損壞。這種損壞，即使溫差在許可范圍內也會(huì )發(fā)生。因為這是在最小壓強之下的容器里面。在夾套管法蘭出口裝一個(gè)真空閥，主動(dòng)關(guān)閉溢流線(xiàn)，將防止這種現象發(fā)生。

本期分享到此結束，后期我們將持續更新搪玻璃設備瓷層損壞的其他幾種常見(jiàn)類(lèi)型。歡迎關(guān)注硅普公眾號~
