搪玻璃設備瓷層損壞常見(jiàn)的有以下幾種類(lèi)型：

上兩期我們談到了機械損壞、“梯形”缺陷損壞、壓損壞、溫差急變及熱應力損壞，這一期我們來(lái)談一下腐蝕損壞。

（一）堿的腐蝕

搪玻璃層一般不耐堿，堿對瓷層的侵蝕是通過(guò)OH^-  破壞硅氧骨架（≡Si-O-Si≡健）而產(chǎn)生≡Si-O ^-  群 ，使SiO ₂  溶解在溶液中。所以，在瓷層侵蝕過(guò)程中，不形成硅酸凝膠薄膜，瓷層的侵蝕程度與侵蝕時(shí)間成直線(xiàn)關(guān)系。

瓷層受堿侵蝕的過(guò)程可分為如下三個(gè)階段：

第一階段：堿溶液中的陽(yáng)離子首先吸附在玻璃表面上。

第二階段：由于陽(yáng)離子有束縛其周?chē)腛H^- 的作用，因此，當陽(yáng)離子吸附在玻璃表面的同時(shí)，玻璃表面附近的OH  ^-濃度相應增高，起著(zhù)“攻擊”和斷裂玻璃表面硅氧鍵（≡Si-O-Si≡）的作用。

第三階段：≡Si-O-Si≡骨架破壞后，產(chǎn)生≡Si-O^-群，最后變成了硅酸離子。有時(shí)它和吸附在瓷層表面的陽(yáng)離子形成硅酸鹽，并逐漸溶解在堿溶液中。

由堿引起的腐蝕比酸嚴重的多。在不揮發(fā)性的堿的情況下，腐蝕僅發(fā)生在液體狀態(tài)。與酸不同，濃度與PH值越大，腐蝕就越大。但溫度是更重要的和可變的因素。在普通的腐蝕性的蘇打溶劑中，溫度增加10℃，腐蝕速度就加倍。與酸不同，腐蝕的速度與時(shí)間保持實(shí)際的持續性。堿腐蝕的特點(diǎn)是出現針孔，碎片，以及嚴重失去光澤，產(chǎn)生像細砂紙一樣無(wú)光澤的表面 。

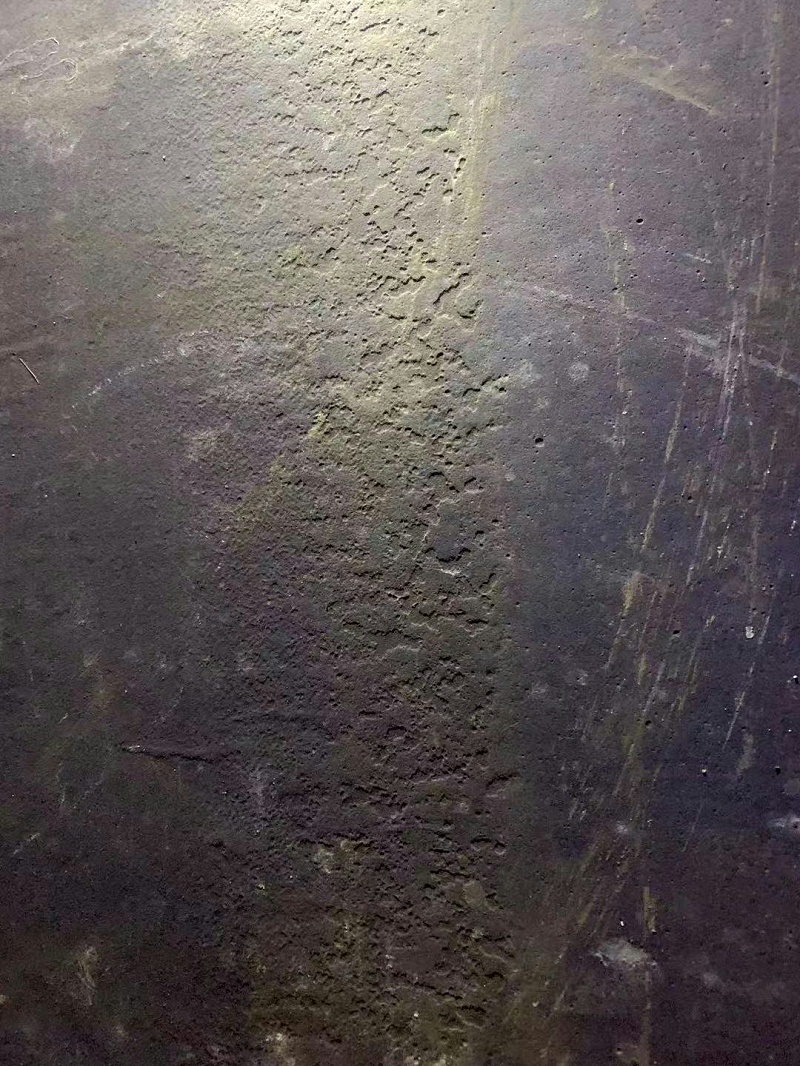

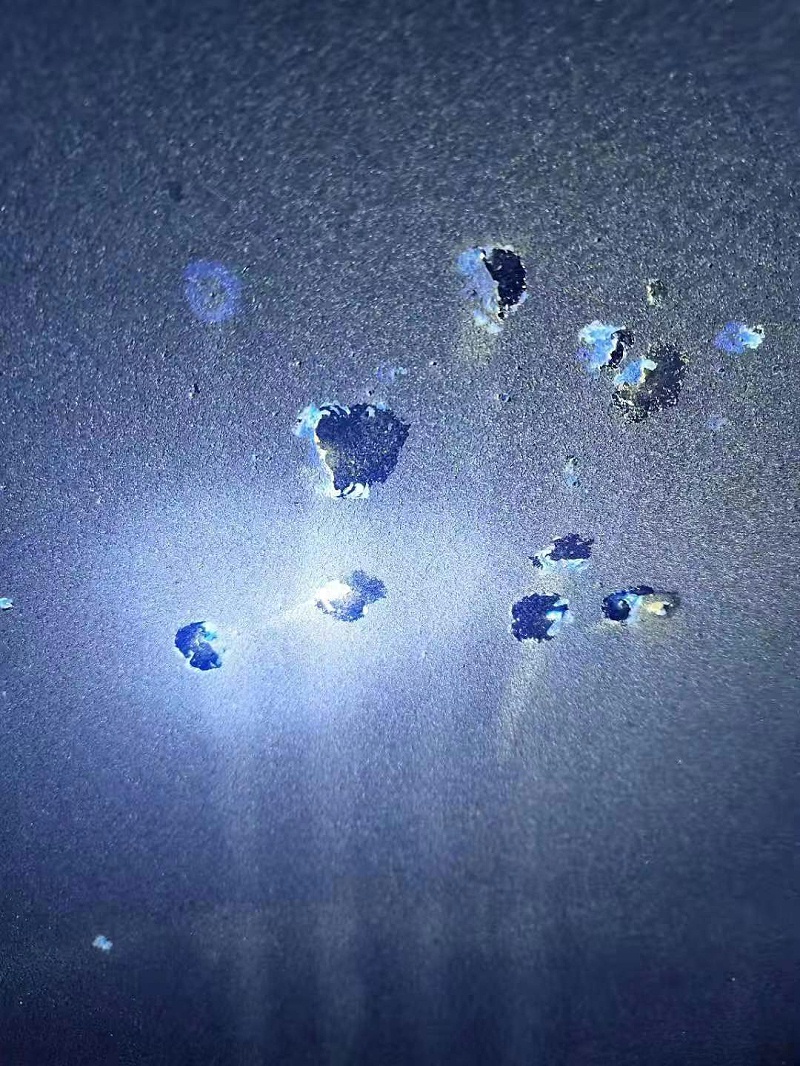

以下3張圖為幾種常見(jiàn)的堿性介質(zhì)腐蝕后搪玻璃設備圖：

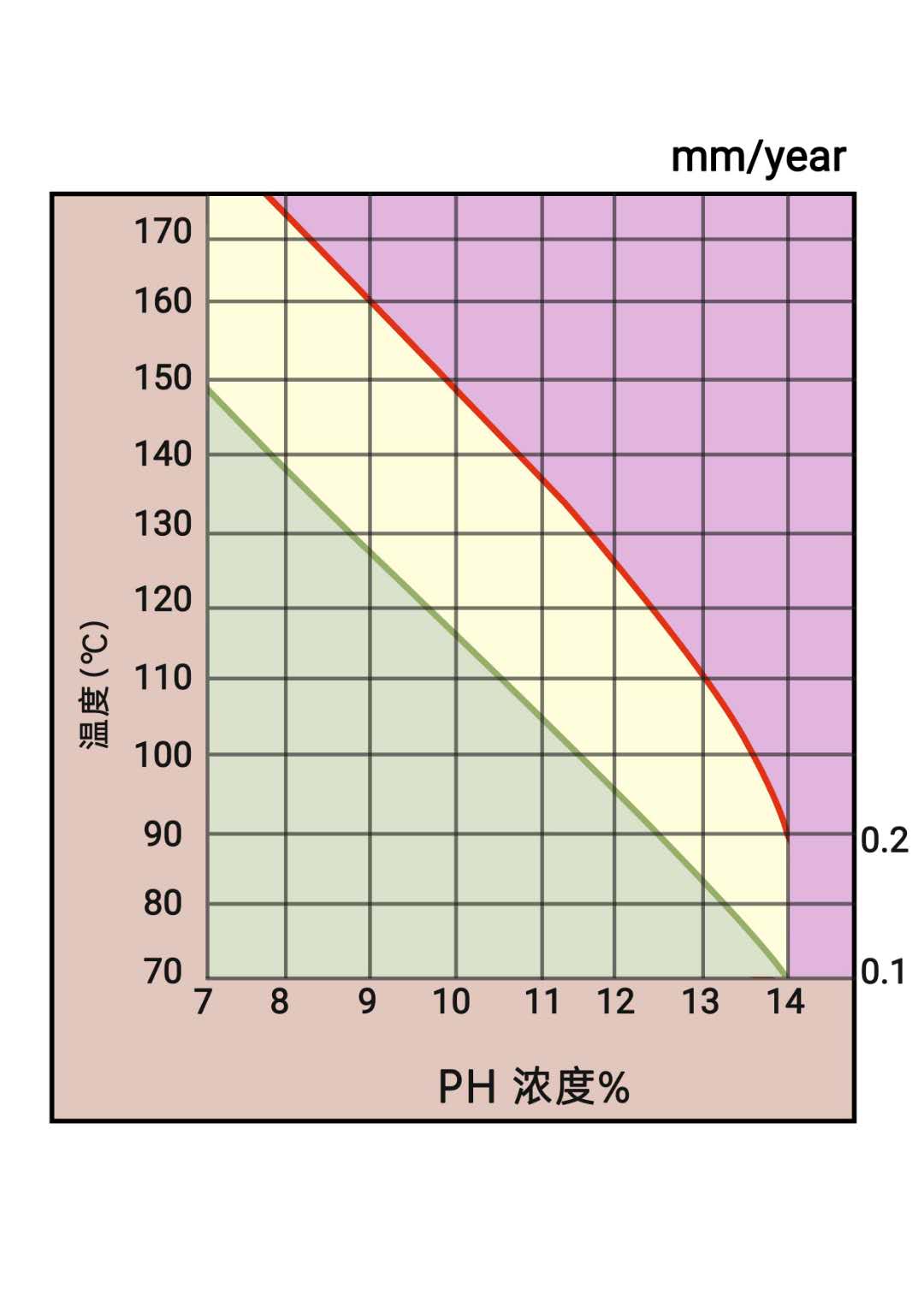

下圖為GP-10的NaOH腐蝕速率圖

（二）氫氟酸及濃磷酸腐蝕

氫氟酸會(huì )嚴重地腐蝕瓷層。氫氟酸與瓷層的主要成份SiO₂反應，以蒸汽的狀態(tài)形成SiF₄。

SiO₂+4HF→SiF₄↑＝2H ₂O

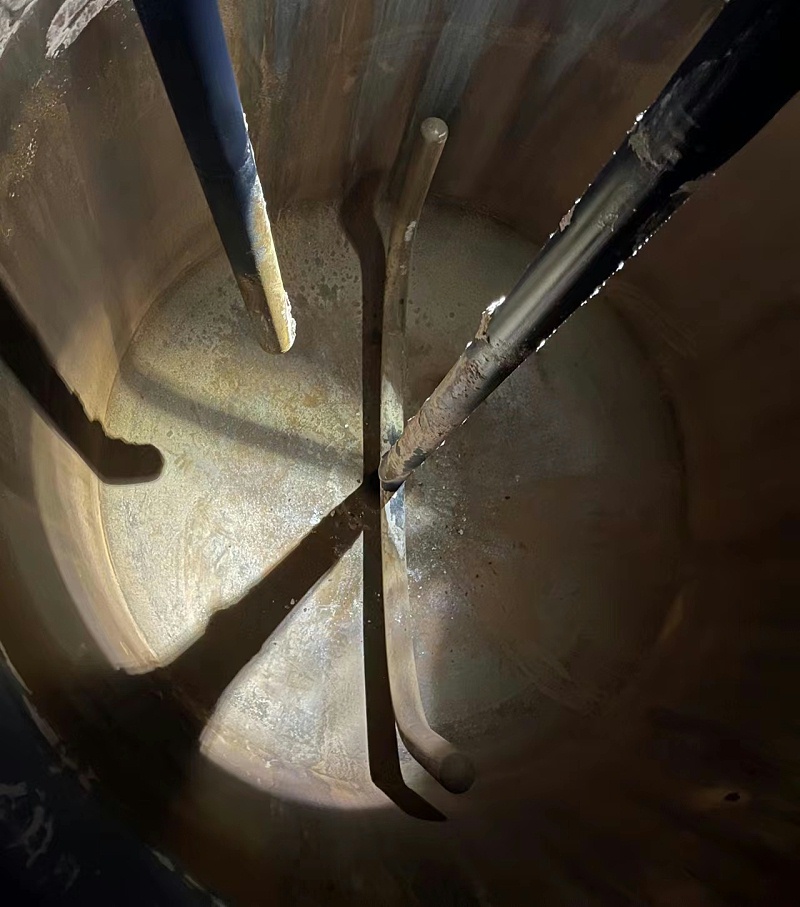

下圖為氫氟酸腐蝕后的搪玻璃設備圖

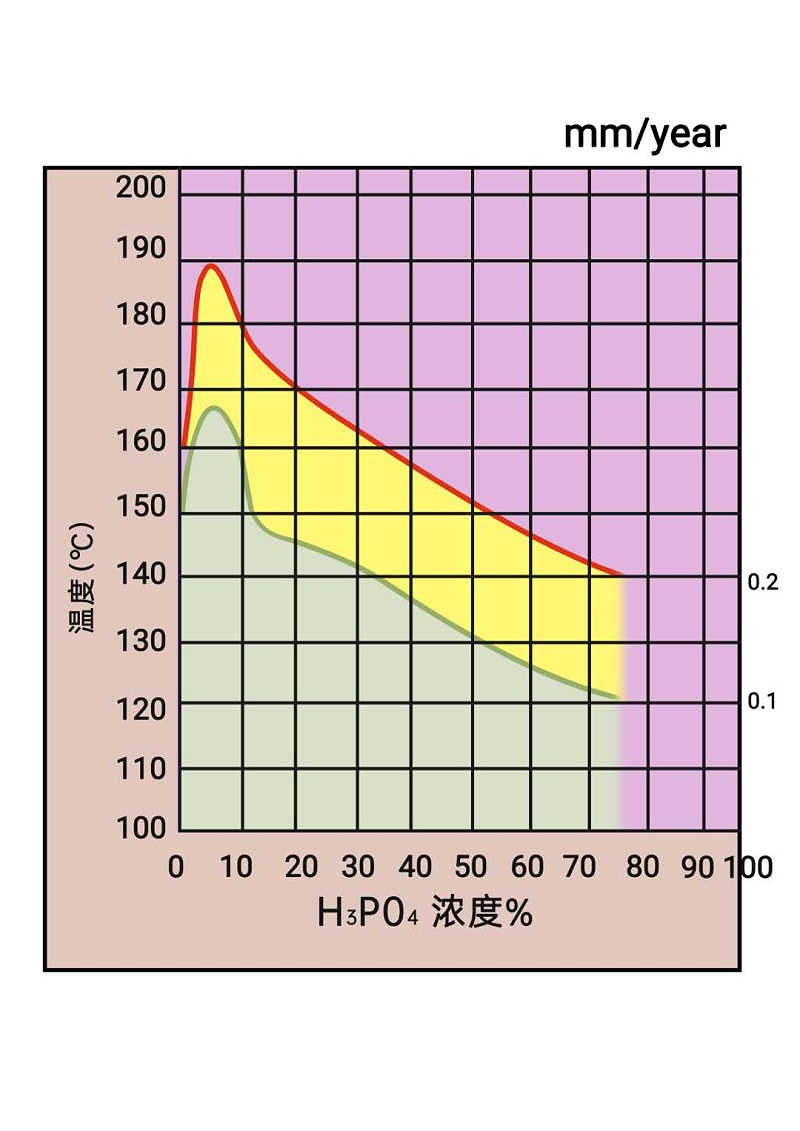

下圖為GP-10的 H ₃ PO ₄ 腐蝕速率圖：

濃磷酸是多種磷酐水合物的混合物，其主要存在形態(tài)決定于溶液中H₂O/P₂O ₅的摩爾比。濃磷酸具有脫水傾向，在200℃以下，濃磷酸主要以正磷酸（3H₂O·P ₂O ₅）的形態(tài)存在，但在200℃以上，正磷酸脫水而轉變?yōu)榻沽姿幔?H ₂ O·P ₂O ₅）。正磷酸和焦磷酸對搪瓷面具有不同的腐蝕性。

85％的濃磷酸對搪瓷面的腐蝕首先是侵蝕瓷釉表面的非網(wǎng)絡(luò )形成劑，在瓷釉表面生成了富氧化硅的保護膜，阻緩了進(jìn)一步的腐蝕。與濃磷酸相比，焦磷酸具有較強的酸性，其電離常數K₁=10 ^-1，是正磷酸（K ₁=75×10^-3）的12倍，因而對搪瓷面具有較強的腐蝕作用（下圖為GP-10的H ₃PO ₄腐蝕速率圖）。
